STM32-HAL库火焰传感器（创社派-STM32F407ZGT6）

一、火焰传感器的介绍

1、火焰传感器简介

火焰传感器是一种专门用于检测火焰或火光的传感器。它们能够快速、准确地检测到周围环境中火源的存在，并及时向消防人员或相关机构发送报警信息，以便及时采取措施进行火灾扑救。火焰传感器在多种场合中都有应用，如电力、化工、石油等行业，以及家庭和公共场所的火灾预警系统。

2、工作原理

火焰传感器的工作原理通常基于光学检测技术。当火焰燃烧时，会产生特定波长的光线，这些光线可以被称为“火焰光谱”。火焰传感器利用光电效应，将这些特定波长的光线转换成电信号，从而检测火焰的存在。常见的火焰传感器类型包括红外线火焰传感器、紫外线火焰传感器和热电偶传感器。

3、类型

(1)红外线火焰传感器：检测由火焰散发的红外波长光线，根据光线强度的变化来确定火源位置

(2)紫外线火焰传感器：使用其敏感的紫外波长光线检测火焰，因为火焰在自然界中所特有的紫外辐射可以被这种传感器检测到。

(3)热电偶传感器：广泛用于燃烧加热系统，以在火焰失效时切断燃料。

4、高级应用

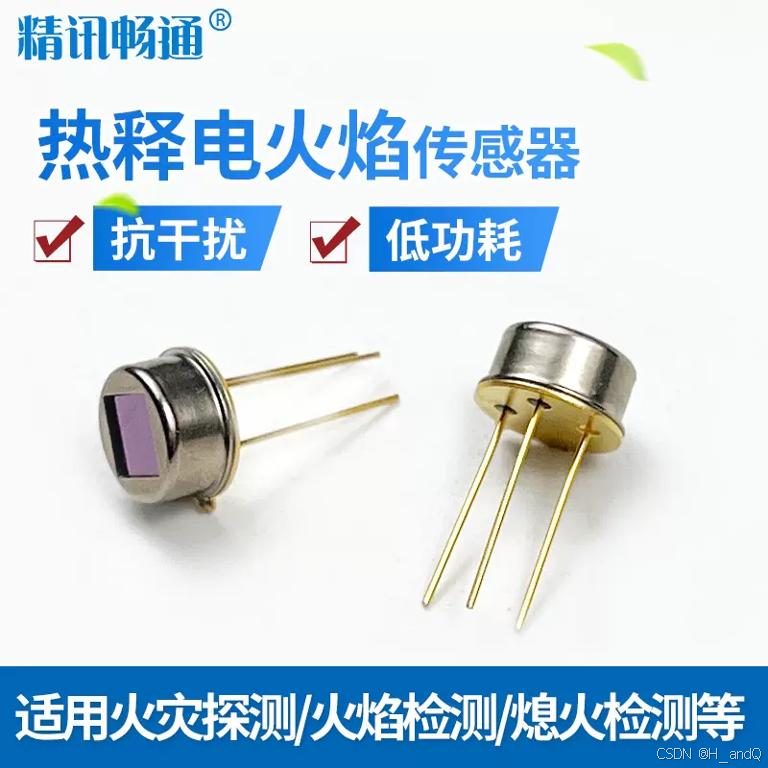

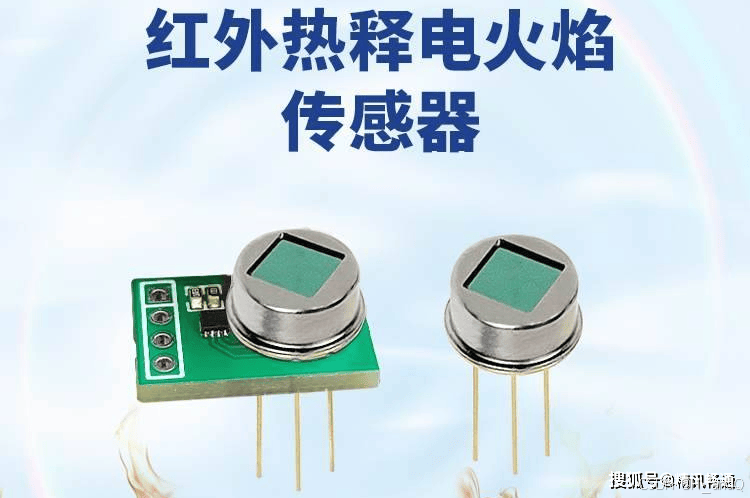

随着技术的发展，火焰传感器不仅限于基础的检测功能，还集成了更多智能算法，提高了在复杂环境下的识别能力。例如，热释电火焰传感器利用热释电效应，将吸收到的火焰红外辐射能量转换为电信号输出，这种传感器具有高灵敏度、快速响应和抗干扰能力强等特点。

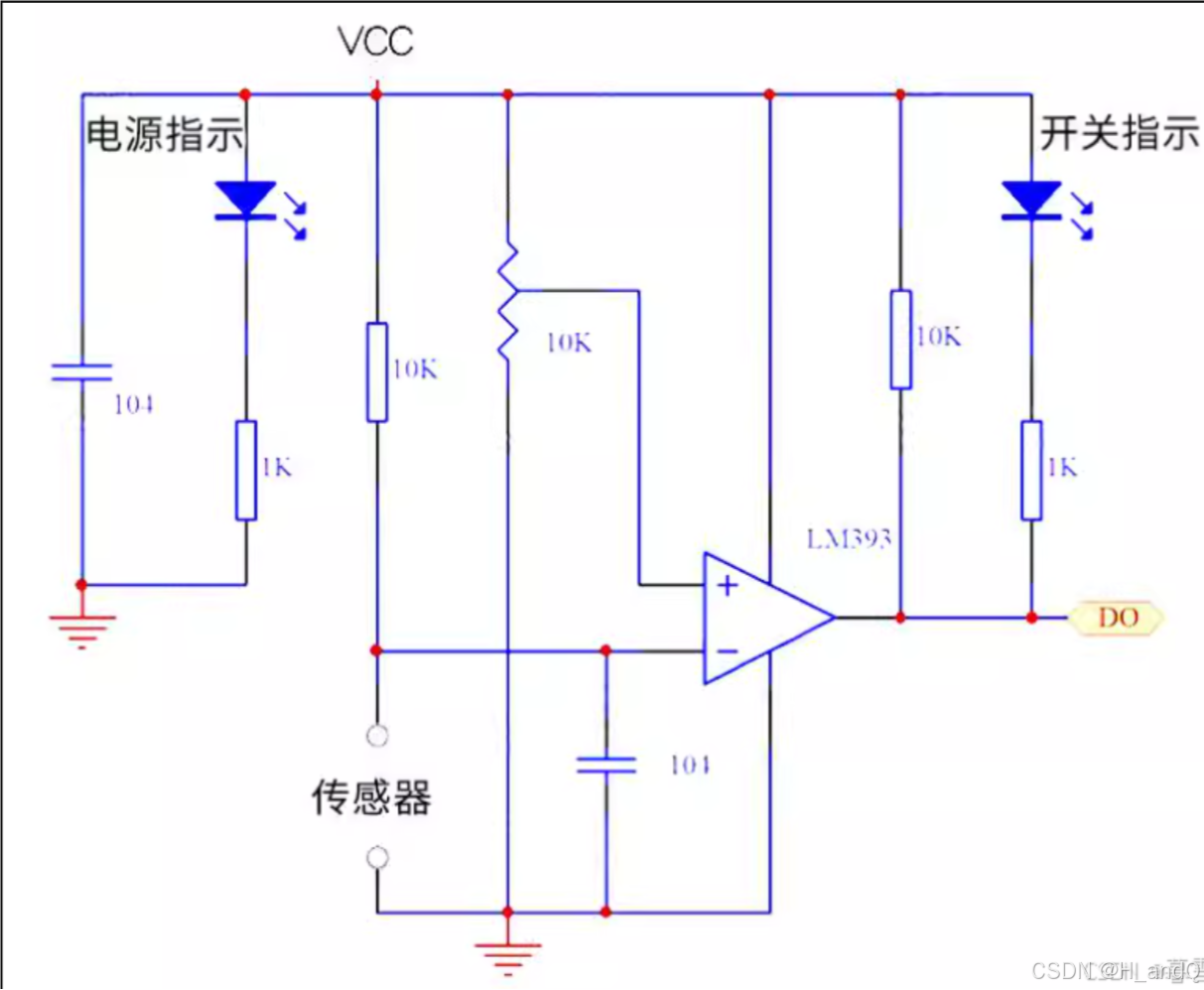

5、电路原理图

二、cuneMX配置

1、基本配置链接：STM32-HAL库 新建工程以及点亮LED灯(创社派-STM32F407ZGT6)-CSDN博客文章浏览阅读411次，点赞11次，收藏7次。STM32F407ZGT6、STM32HAL库新建工程、STM32F407ZGT6点灯、STM32HAL库点灯https://blog.csdn.net/H_andQ/article/details/143302091?spm=1001.2014.3001.5501

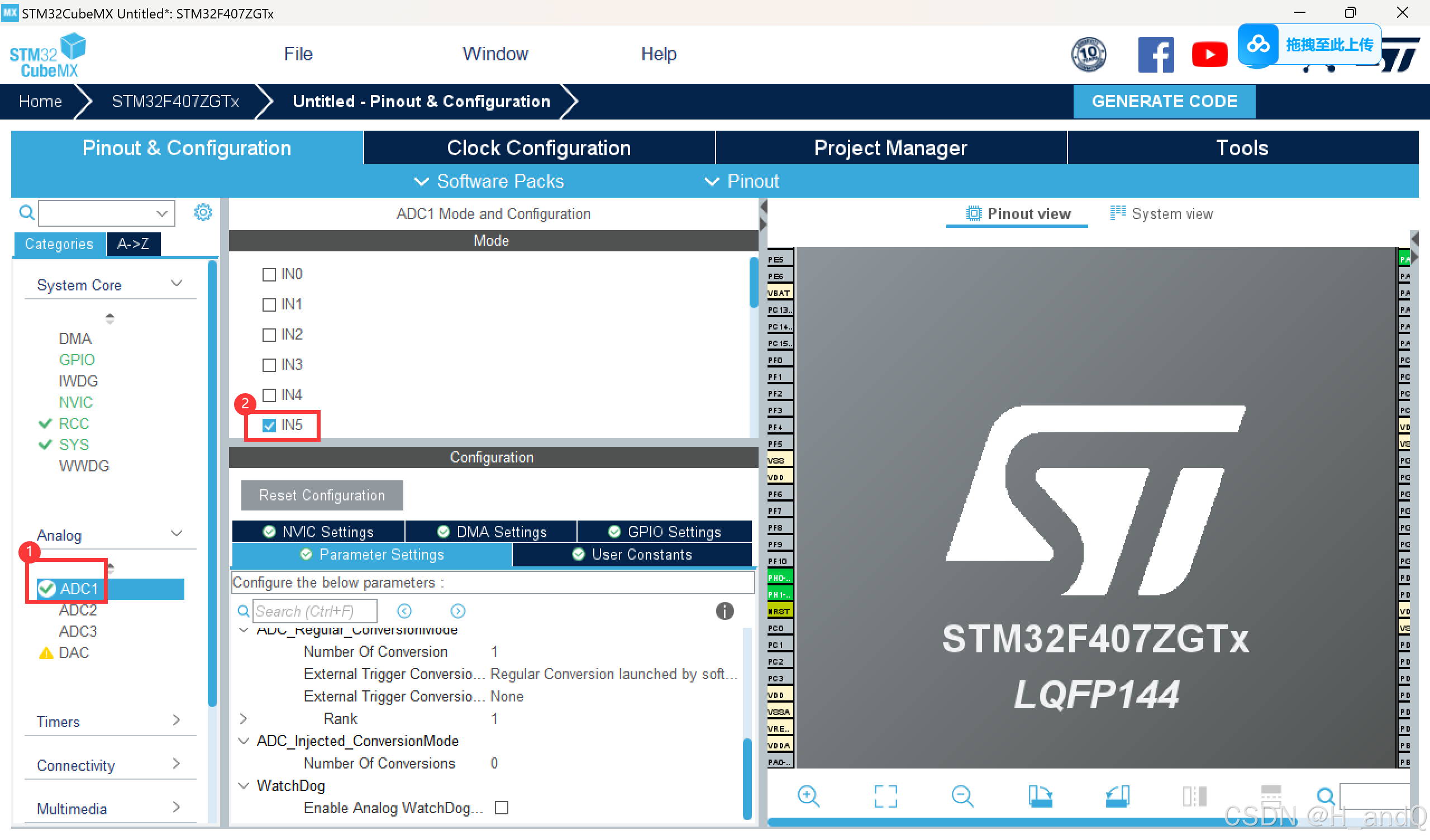

2、ADC配置:

3、串口配置：

STM32-HAL库 串口配置，printf函数重定向（创社派-STM32F407ZGT6）_stm32usart3端口配置hal库-CSDN博客https://blog.csdn.net/H_andQ/article/details/143374994?spm=1001.2014.3001.5502

三、keil5代码

1、main函数中

 /* USER CODE BEGIN 2 */ int ADC_value = 0 ; float voltage = 0 ; /* USER CODE END 2 */

2、while循环中

HAL_ADC_Start(&hadc1); //开始ADC转换 HAL_ADC_PollForConversion(&hadc1,100); //等待ADC转换完成，第二个参数表示超时时间，单位ms ADC_value = HAL_ADC_GetValue(&hadc1);//获取ADC采样值 voltage = (float)(ADC_value *3.3/4096);//ADC采样值到电压的转换 printf("火焰:%.3f\r\n",voltage); HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_8); HAL_Delay(200);

四、实现效果

1、无火焰靠近绿色灯不亮

2、有火焰靠近绿色灯亮起

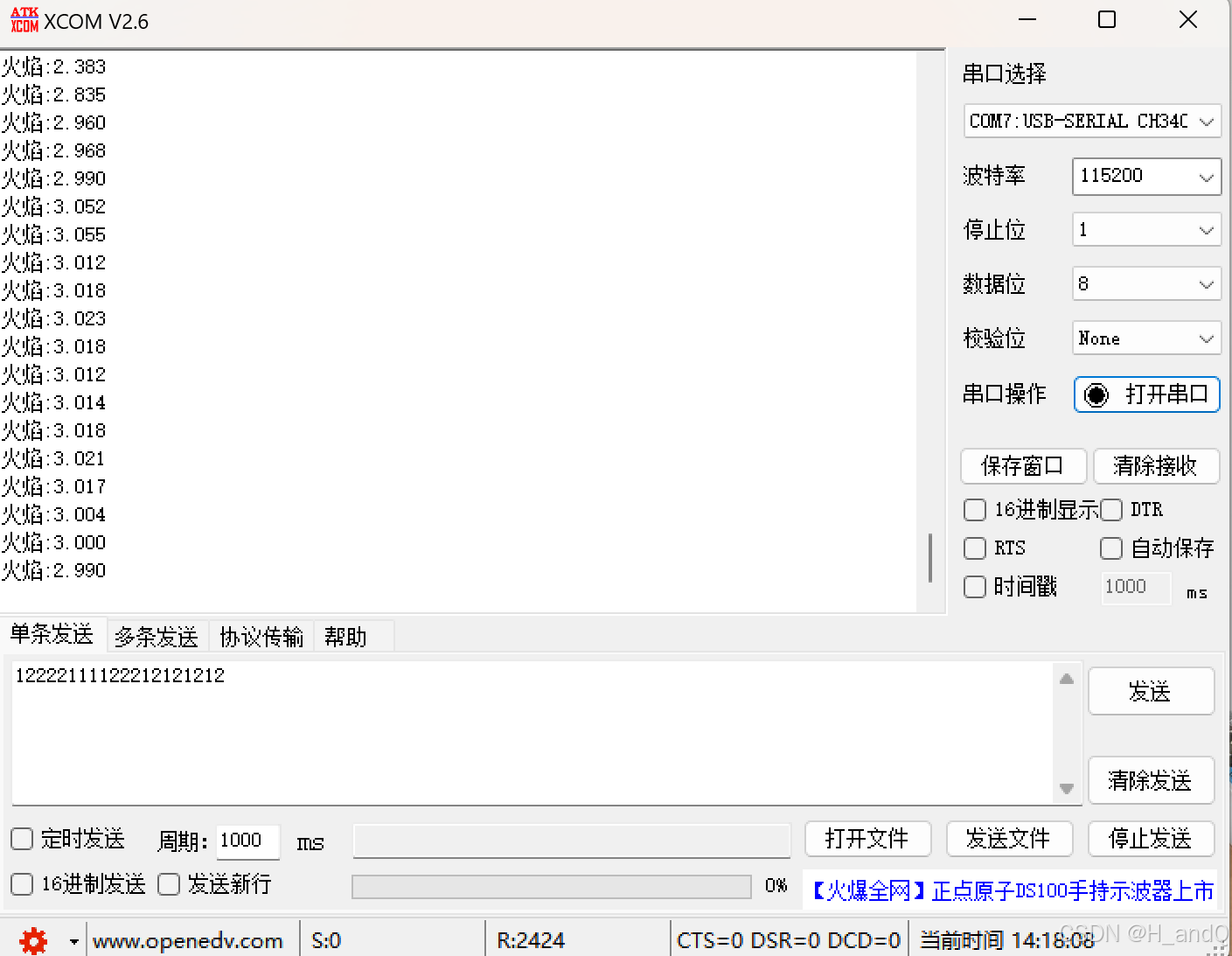

3、串口
