基于STM32的火灾报警系统（单片机毕设）

前言

源代码下载链接：

• https://download.csdn.net/download/m0_74712453/90071668

需要实物的可以私信博主或者在文章最下方添加好友。

目录

一、项目介绍和演示视频

二、硬件实现

1. 硬件资料

2. 原理图和PCB

三、软件实现

1. 源码框架

1.1 定义各种宏

1.2 模块上电等待稳定

1.3 模块初始化

1.4 网络配置

1.5 显示主界面

1.6 进入循环

1.7 处理信息

1.8 网络参数更新

2. 源码示例

一、项目介绍和演示视频

该项目实现内容如下：

系统以STM32微控制器为核心，通过集成多种火灾探测传感器、通信模块和报警装置，构建了一个完整的火灾报警系统。系统架构主要包括以下几个部分：

- **主控芯片**：STM32F103系列微控制器，负责处理所有逻辑和控制任务。
- **火灾探测传感器**：包括烟雾传感器、火焰传感器、温度传感器等，用于实时监测楼宇内的火灾隐患。
- **通信模块**：通过Wi-Fi或以太网等通信方式，实现系统与云端服务器或本地监控中心的数据交互。
- **报警装置**：包括声光报警器、短信报警器、电话拨号器等，用于在火灾发生时发出警报信号。
- **用户界面**：通过LCD显示屏或手机APP，提供友好的用户操作界面和实时信息显示。

实物图：

演示视频：

二、硬件实现

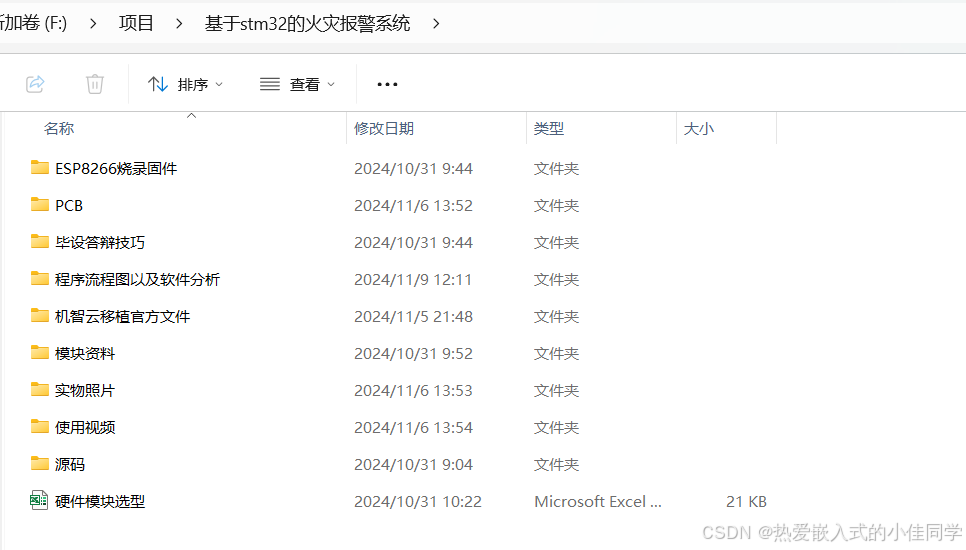

1. 硬件资料

2. 原理图和PCB

原理图：

PCB：

三、软件实现

1. 源码框架

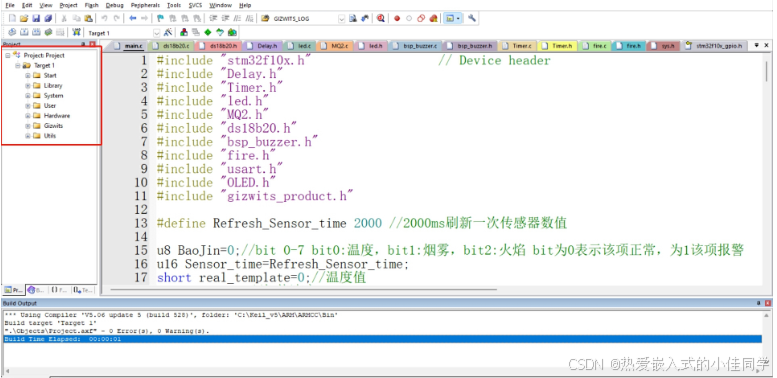

工程文件：

Start：存放stm32配置的起始文件、内核相关文件、系统文件。

Library：存放stm32f103的标准库文件。

User：存放用户文件。

Hardware：存放硬件文件，包括蜂鸣器、LED、MQ2、DS18B20、fire、OLED......

System：存放用户写的一些系统文件，例如延时、时钟配置、串口配置以及相关宏定义。

Gizwits以及Utils：与联网配置有关的文件。

软件流程

1.1 定义各种宏

#include "stm32f10x.h" // Device header #include "Delay.h" #include "Timer.h" #include "led.h" #include "MQ2.h" #include "ds18b20.h" #include "bsp_buzzer.h" #include "fire.h" #include "usart.h" #include "OLED.h" #include "gizwits_product.h" #define Refresh_Sensor_time 2000 //2000ms刷新一次传感器数值 u8 BaoJin=0;//bit 0-7 bit0:温度，bit1:烟雾，bit2:火焰 bit为0表示该项正常，为1该项报警 u16 Sensor_time=Refresh_Sensor_time; short real_template=0;//温度值 u32 nongdu=0;//气体浓度 u8 huoyan_state=1;//火焰状态 1:未检测到火焰 0:检测到火焰 short template_Max=500;//温度最大值，超过报警,50.0摄氏度 u32 nongdu_Max=1050000000;//浓度最大值，超过报警

1.2 模块上电等待稳定

由于传感器在刚刚上电的时候，还没稳定下来，可能会造成读数异常，我们这里延时20s，让传感器数值稳定一下。

OLED_Init(); OLED_ShowString(2,1,"initialing..."); for(int i=0;i<20;i++) { delay_ms(1000); } OLED_Clear();

1.3 模块初始化

初始化各个使用到的模块，配置好对应的定时器和串口。

/*模块初始化*/ LED_Init(); ADC_Sensor_Init(); DS18B20_Init(); FIRE_CONFIG(); Buzzer_Init(); Timer_Init();//定时器4，1ms进入一次中断 uart1_init(9600);//初始化串口1，与esp8266通讯 Timer2_Init();//初始化定时器2，为机智云提供1ms心跳

1.4 网络配置

调用机智云官方的函数，进行协议的初始化，并且将芯片连接到我们手机。

/*机智云初始化*/ userInit(); gizwitsInit(); /*一件配网模式*/ gizwitsSetMode(2);

1.5 显示主界面

避免循环中不断显示重复的内容，浪费单片机资源。

/*显示主界面*/ Show_ZJM();

1.6 进入循环

刷新传感器数值，显示在oled上，并且根据数值判断此时报警状态（通过定时器4进行定时，2s读取一次传感器数值，避免读取过快，传感器失灵，并将读取到的数值进行判断，如果数值异常，将BaoJin变量对应位置1，表面对应环境因素报警）。

void Get_Sensor(void)//获取传感器值 { if(Sensor_time==0) { TIM_Cmd(TIM4,DISABLE); TIM_SetCounter(TIM4,0); real_template=DS18B20_Get_Temp();//获取温度值 get_mq2_value((float *)&nongdu);//获取气体浓度 huoyan_state=fire_check();//获取火焰状态 OLED_ShowNum(1,6,real_template/10,2);//显示温度 OLED_ShowChar(1,8,'.'); OLED_ShowNum(1,9,real_template%100%10,1); OLED_ShowNum(2,6,nongdu/1000000,4);//显示气体浓度 Sensor_time=Refresh_Sensor_time; TIM_Cmd(TIM4,ENABLE); } if(real_template>template_Max) { BaoJin|=0x01; } else { BaoJin&=0xfe; } if(nongdu>nongdu_Max) { BaoJin|=0x02; } else { BaoJin&=0xfd; } if(huoyan_state==0) { BaoJin|=0x04; } else { BaoJin&=0xfb; } }

1.7 处理信息

根据报警状态，进行对应的处理（通过BaoJin这个全局变量，判断是否报警，如果报警，就会启动蜂鸣器以及打开led，并且在对应报警项里面显示报警，如果不报警，则关闭蜂鸣器以及led，并把报警标志去掉）。

void Baojin_Handle(void)//报警处理 { if(BaoJin==0)//状况正常 { BUZZER_OFF;//关闭蜂鸣器 LED_TIP_OFF;//确保灯是关闭状态 } else { BUZZER_ON;//打开蜂鸣器 } if(BaoJin&0x01)//温度报警 { OLED_ShowF16x16(1,13,7); OLED_ShowF16x16(1,15,8); } else { OLED_ShowString(1,13," "); } if(BaoJin&0x02)//烟雾报警 { OLED_ShowF16x16(2,13,7); OLED_ShowF16x16(2,15,8); } else { OLED_ShowString(2,13," "); } if(BaoJin&0x04)//火焰报警 { OLED_ShowF16x16(3,6,7); OLED_ShowF16x16(3,8,8); } else //显示正常 { OLED_ShowF16x16(3,6,9); OLED_ShowF16x16(3,8,10); } }

1.8 网络参数更新

对数据点的数值变量进行赋值操作（将传感器读取到的数值刷新到网络参数上面，协议当检测到数值发生变化后，会把数值刷新到手机APP上面，实现手机app查看室内环境参数）

void userHandle(void) { currentDataPoint.valueBaoJin = BaoJin;//Add Sensor Data Collection currentDataPoint.valuereal_template =real_template/10;//Add Sensor Data Collection currentDataPoint.valuenongdu =nongdu/1000000;//Add Sensor Data Collection }

2. 源码示例

main.c

#include "stm32f10x.h" // Device header #include "Delay.h" #include "Timer.h" #include "led.h" #include "MQ2.h" #include "ds18b20.h" #include "bsp_buzzer.h" #include "fire.h" #include "usart.h" #include "OLED.h" #include "gizwits_product.h" #define Refresh_Sensor_time 2000 //2000ms刷新一次传感器数值 u8 BaoJin=0;//bit 0-7 bit0:温度，bit1:烟雾，bit2:火焰 bit为0表示该项正常，为1该项报警 u16 Sensor_time=Refresh_Sensor_time; short real_template=0;//温度值 u32 nongdu=0;//气体浓度 u8 huoyan_state=1;//火焰状态 1:未检测到火焰 0:检测到火焰 short template_Max=500;//温度最大值，超过报警,50.0摄氏度 u32 nongdu_Max=1050000000;//浓度最大值，超过报警 void Show_ZJM(void);//显示主界面 void Baojin_Handle(void);//报警处理 void Get_Sensor(void);//获取传感器值,并判断报警状态 int main(void) { OLED_Init(); OLED_ShowString(2,1,"initialing..."); for(int i=0;i<20;i++) { delay_ms(1000); } /*模块初始化*/ LED_Init(); ADC_Sensor_Init(); DS18B20_Init(); FIRE_CONFIG(); Buzzer_Init(); Timer_Init();//定时器4，1ms进入一次中断 uart1_init(9600);//初始化串口1，与esp8266通讯 Timer2_Init();//初始化定时器2，为机智云提供1ms心跳 /*机智云初始化*/ userInit(); gizwitsInit(); /*显示主界面*/ Show_ZJM(); while (1) { /*刷新传感器数值，显示在oled上，并且根据数值判断此时报警状态*/ Get_Sensor(); /*根据报警状态，进行对应的处理*/ Baojin_Handle(); /*网络参数更新，对数据点的数值变量进行赋值操作*/ userHandle(); /*联网，上传数据，接收下发数据,这个项目不需要处理上面发下来发数据，这个函数其实没用*/ gizwitsHandle((dataPoint_t *)&currentDataPoint); } } //温(0) 度(1) 烟(2) 雾(3) 火(4) 焰(5) ℃(6) 报(7) 警(8) 正(9) 常(10) 异(11) void Show_ZJM(void)//显示主界面 { OLED_Clear(); //温度: ℃ OLED_ShowF16x16(1,1,0); OLED_ShowChar(1,5,':'); OLED_ShowF16x16(1,10,6); //烟雾: ppm OLED_ShowF16x16(2,1,2); OLED_ShowChar(2,5,':'); OLED_ShowString(2,10,"ppm"); //火焰: OLED_ShowF16x16(3,1,4); OLED_ShowF16x16(3,3,5); OLED_ShowChar(3,5,':'); } void Baojin_Handle(void)//报警处理 { if(BaoJin==0)//状况正常 { BUZZER_OFF;//关闭蜂鸣器 LED_TIP_OFF;//确保灯是关闭状态 } else { BUZZER_ON;//打开蜂鸣器 } if(BaoJin&0x01)//温度报警 { OLED_ShowF16x16(1,13,7); OLED_ShowF16x16(1,15,8); } else { OLED_ShowString(1,13," "); } if(BaoJin&0x02)//烟雾报警 { OLED_ShowF16x16(2,13,7); OLED_ShowF16x16(2,15,8); } else { OLED_ShowString(2,13," "); } if(BaoJin&0x04)//火焰报警 { OLED_ShowF16x16(3,6,7); OLED_ShowF16x16(3,8,8); } else //显示正常 { OLED_ShowF16x16(3,6,9); OLED_ShowF16x16(3,8,10); } } void Get_Sensor(void)//获取传感器值 { if(Sensor_time==0) { TIM_Cmd(TIM4,DISABLE); TIM_SetCounter(TIM4,0); Sensor_time=Refresh_Sensor_time; TIM_Cmd(TIM4,ENABLE); } if(real_template>template_Max) { BaoJin|=0x01; } else { BaoJin&=0xfe; } if(nongdu>nongdu_Max) { BaoJin|=0x02; } else { BaoJin&=0xfd; } if(huoyan_state==0) { BaoJin|=0x04; } else { BaoJin&=0xfb; } }
